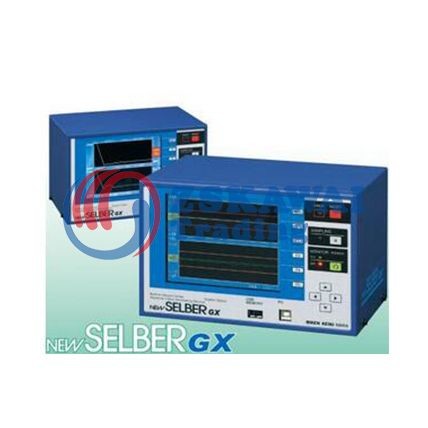

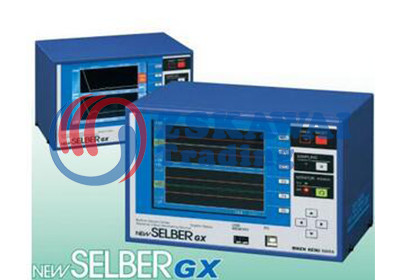

日本理研RIKEN下死點絕對值監視組件RM7201

產品參數：

彩色圖形顯示可以觀測下死點的實時變化。用USB 存儲卡可以連續記錄下死點的數據。有利于可追溯性。特長 高速追溯，實現高信賴性 有圖像顯示并可以高速追溯2000 min-1 （spm）。 原機種1300 min-1（spm） 視覺明顯的監視畫面 使用5.7 英寸的液晶顯示。數值.波形容易觀測。可以監視滑塊的實時變化。用新一沖成功能可以對至今為止只能夠由數值進行判斷的模具.卸料的動作，對傳感器.模具等進行跟進。 收集數據/用電腦進行簡單處理 可向外部提取存儲下死點值數據。用市販USB 存儲卡記錄數據，記錄后便于攜帶到現場。大容量128M 可記錄大約500萬沖程存儲卡記錄數據由CSV 格式保存，可用Excel 進行處理。在辦公室處理數據可用于追溯。
規格說明：
規格/名稱new SELBER GX 下死點絕對値監視組合/型號RM-7201,伝感器輸入2ch
伝感器RS-833H.RS-903H 其一
測試范圍 600～2000μｍ
設置范圍 800～1600μｍ

分辨率1μｍ

直線性±3％ of F.S. (RS-833H 1200μm)

顕示彩色TFT液晶 5.7 英寸320×240dot
背光燈壽命50000 小時以下

 監視標準値/監視比較前次値 切換

設定上限値監視.下限値監視 切換
（與標準値相比±99μｍ 1隔1μｍ）
取樣數1～100
Cut 數0～100

檢測伝感器伝感器故障 有/無的切換

數據記錄下死點值1頻道或2頻道數據輸出
1.USB

2.USB輸出 USB連接線

輸入開始輸入.復位輸入.AUX 輸入
任何一個都是NPN 無電壓集電極開路輸入（驅動器電流15mA 以上）
或觸點輸入,輸出上限停止輸出.下限値輸出. AUX 輸出
任何一個都是繼電器觸點輸出 NC-C-NO AC250V 2A max(負荷電阻)

信號用電源輸出DC12V 輸出250mA max

使用轉數3～2000min-1(spm)

沖程長8mm 以上

溫度特性±0.05％ of F.S. /℃ （RS-833H 1200μm)

使用溫度范圍0～40℃

電源AC100～240V 功率30VA 以下

線纜長伝感器（RS-833H） 線纜部分250px
連接線纜3～10m(附件5m)

重量本體2.8kg以下 安裝角鐵1kg以下

尺寸約W220mm×H135mm×D136mm(不包含端子臺等突起物)

電池壽命電池壽命5年（25℃）

USB 輸出規格 通信規格

 序列通信USB(假想RS-232C)

通信方式異步方法

通信速度115.2Kbps

數據位長8位

奇偶性偶數

停止位1位

流量控制無

通信用驅動器FT232BM（FTDI公司） ※通信數據流放
 通信格式 在[主菜單]-[初期設定]-[使用傳感器]的設定內容如下。 1.使用傳感器CH1，2CH1數據，CH2數據CR
 2.使用傳感器CH1 CH1數據，CR
 3.使用傳感器CH2，CH2數據CR

※根據[CR]使1 次的數據傳送結束。
※[下死點圖形]數據為變量。（變量位FF 時是100）
[波形圖形]數據為距離。（單位：μｍ）
※變量每過程送信。（下死點圖形顯示同樣動作）
